Baty影像測量儀Fusion軟件介紹

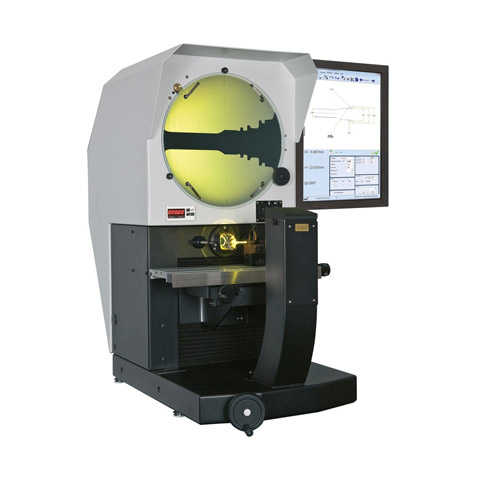

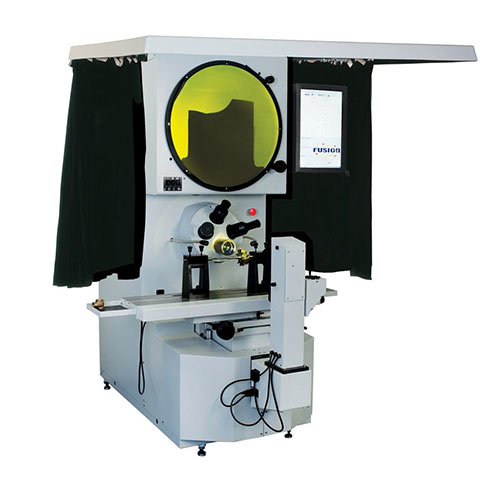

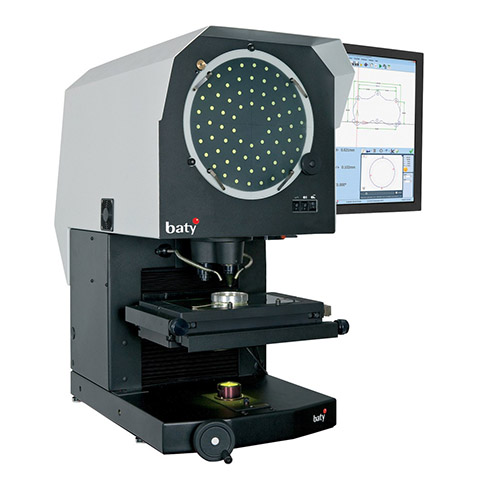

在過去十年.Fusion計量軟件一直是是Baty基于攝像頭的檢驗系統的基礎。易于使用性.先進的邊緣檢測和圖形化報告功能使得這款偉大的軟件成為測量其他視覺特征所使用的標準。

帶標注的部件視圖

測量結果是以全標注的圖紙格式顯示的。公差范圍內的尺寸標注顯示為綠色，而超出公差的尺寸標注則顯示為紅色，這樣可以直觀地看到被測部件的狀態。

利用標準繪圖做法也可以顯示幾何公差。最終的帶標注部件視圖可以作為工程圖直接打印，打印出來界面如傳統圖紙一樣包含公司信息，顧客和部件信息，日期以及檢驗名稱等。

包含統計過程控制功能

Baty Fusion軟件也能顯示多個部件的統計過程控制(SPC)批量信息。給出的信息包括批量中的最大值、最小值、用戶定義的西格瑪值、CPK值、平均偏移，以及批量數據的兩種不同分析圖表。

易于報告生成

除了上述圖形化表述外，還可以即時生成詳細的報告，以表格化格式針對每個被測尺寸顯示特征名稱、名義尺寸、實際誤差、上下限和通過(綠色)或未通過(紅色)的標簽等信息。除了部件的縮略視圖和批量/顧客信息外，還可以顯示幾何公差信息。整個報告可以以Excel工作簿格式復制，并以電子郵件形式發送。

視頻邊緣檢測

視頻邊緣檢測(VED)能確?？芍貜?fù)的測量結果，而無需依賴操作人員的技術?？梢运矔r提取數百個數據點，計算標準幾伺特征。標準視頻邊緣檢測工具包括弧、圓、線、點、焦點和曲線。

圖像拼接和輪廓掃描

每當XY測量臺暫停瞞阿以提取并存儲一幅攝像頭圖像。這些圖像還可以“拼接”在—起，從而用戶可以在攝像頭圖像視圖中縮小查看整個部件。導入的DXF文件可以用作懸浮窗，置于拼接圖像的頂部，可視化對比整個部件與DXF文件中的公差帶。如果需要輪廓測量，可以利用曲線工具自動追蹤部件的輪廓。接著，在部件視圖(用于報告目的)或拼接的攝像頭圖像上看到所得到的數據點云進。

用戶可以輕松添加—個輪廓標注，定義較佳擬臺的輪廓誤差。圖像拼接還可以用于陜速抓取大型二維部件上的所有特征。只需利用“單擊特征”或“區域內所有特征”工具，點擊待測特征，就能輕松創建—套數控檢驗程序。

兼容接觸式探針

Fusion計量軟件能同時適應接觸式探針測量和攝像頭測量?？梢杂嬎汜槍γ糠N測量系統的偏差，從而在同—個檢驗中實現無接觸測量的組合。還可以用—個可選的探針存儲架來實現程序過程中的自動探針更換。對于接觸式探針掃描應用，可以使用Renishaw的SP2掃

描探針選項。

數控選項可通過“指導和重復”編程模式和手動操縱桿控制，實現全自動部件檢驗?？梢詫⒉考胖迷谪洷P上實現批量檢驗，系統可以自動生成報告。
