循環(huán)鹽霧腐蝕測(cè)試的優(yōu)勢(shì)在于與自然的相關(guān)性更好，主要是因?yàn)槎喹h(huán)境的切換更能夠真實(shí)的戶外腐蝕環(huán)境，其中循環(huán)鹽霧腐蝕測(cè)試涉及的環(huán)境條件可能包括下述條件中的一種或全部:
在CCT 測(cè)試中，室溫環(huán)境是指實(shí)驗(yàn)室室溫條件。室溫條件通?？梢苑浅＞徛馗淖儨y(cè)試樣品的性能。例如，鹽霧噴淋后的樣品在室溫條件中放置兩小時(shí)。樣品實(shí)際上在特定溫度和濕度條件下經(jīng)歷一個(gè)緩慢的干燥過(guò)程。
一般而言，"室溫條件"中沒有腐蝕性蒸汽和氣體。幾乎沒有氣體流動(dòng)，溫度通常是?25±5℃，相對(duì)濕度為?50% 或更低，每次測(cè)試時(shí)應(yīng)監(jiān)控并記錄實(shí)驗(yàn)室條件。
非室溫條件通常指測(cè)試箱內(nèi)暴露條件。在不同的非室溫條件之間的轉(zhuǎn)換，可以通過(guò)人工把測(cè)試樣品從一個(gè)試驗(yàn)箱移動(dòng)到另外一個(gè)試驗(yàn)箱，或在全自動(dòng)的試驗(yàn)箱內(nèi)，實(shí)現(xiàn)由一個(gè)條件到另一條件的循環(huán)。
每次試驗(yàn)需監(jiān)控溫度和相對(duì)濕度。如果可能,?應(yīng)該采用自動(dòng)控制系統(tǒng)。溫度偏差應(yīng)該精確到?±3℃或更小。

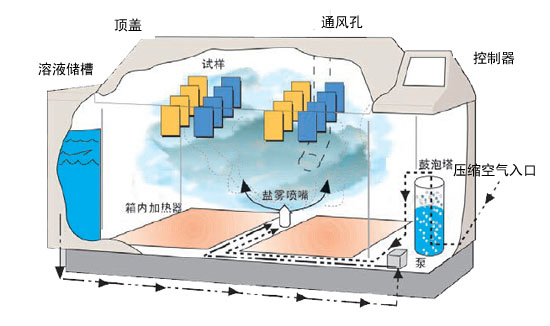

鹽霧條件可在?B117 類型的測(cè)試箱內(nèi)實(shí)現(xiàn)，或在實(shí)驗(yàn)室條件下人工操作。噴嘴可噴出霧狀鹽溶液。一般來(lái)說(shuō)，除?NaCl(氯化鈉)外，也可使用含其他化學(xué)品的電解液來(lái)模擬酸雨或其它工業(yè)腐蝕。圖1表示的是鹽霧條件。
CCT 測(cè)試程序通常要求高濕度條件。相對(duì)濕度要求為?95-100%。ASTM D2247 11 測(cè)試標(biāo)準(zhǔn)中有這一要求。有時(shí)候也可通過(guò)選用?B117 試驗(yàn)箱來(lái)噴淋純水霧來(lái)實(shí)現(xiàn)。圖?2 顯示?Q-Fog 鹽霧試驗(yàn)箱處于潮濕條件。

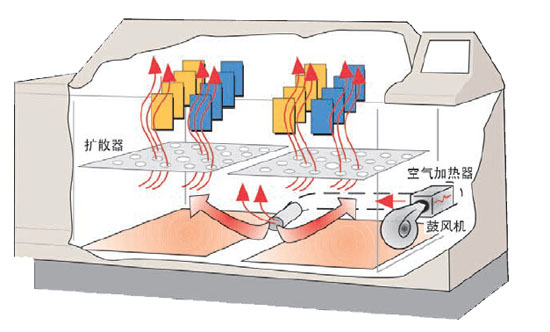

干燥條件可在一間開放式實(shí)驗(yàn)室中或在一個(gè)試驗(yàn)箱內(nèi)實(shí)現(xiàn)?？臻g內(nèi)空氣充分流通，這樣可避免分層且可干燥樣品。"干燥"的定義比較復(fù)雜，人們對(duì)指的是樣品的表面干燥還是徹底干燥還存有爭(zhēng)議。隨著產(chǎn)品腐蝕的滲透，樣品徹底干燥所需的時(shí)間可能會(huì)增加。圖3顯示?Q-Fog 循環(huán)腐蝕試驗(yàn)箱處于干燥條件。
這種條件通常包含特定濃度的電解液，一般情況下濃度為5%，pH 值在4到8，溫度通常也是特定的。使用過(guò)程中，溶液可能被污染，應(yīng)定期更換溶液。
必須使用蒸餾水或去離子水。關(guān)于水質(zhì)的要求可參考ASTM D1193 12 標(biāo)準(zhǔn)。浸泡用的容器應(yīng)由塑料或其它惰性材料制成。浸泡液的pH值在6到8之間，溫度為24±3℃，電導(dǎo) 率 在 25℃ 時(shí) 應(yīng) 小 于 50mohm/cm。
Q-fog 循環(huán)腐蝕試驗(yàn)箱
與本文關(guān)聯(lián)的產(chǎn)品:
